- مقدمة
مقدمة

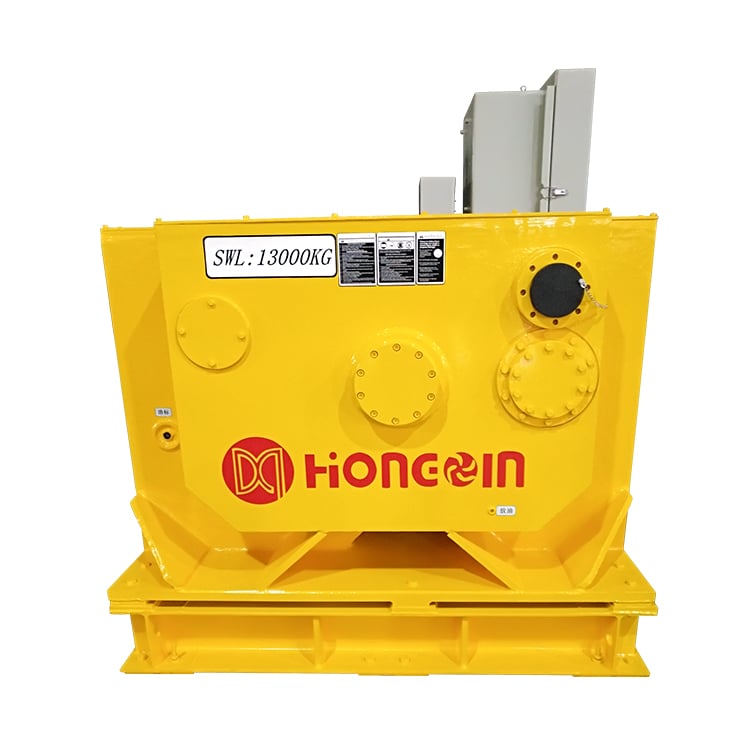

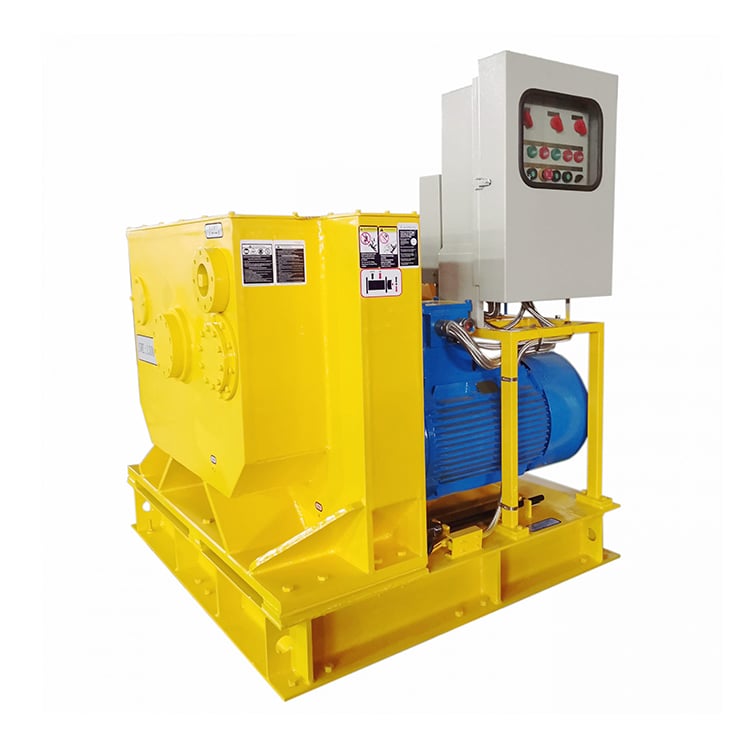

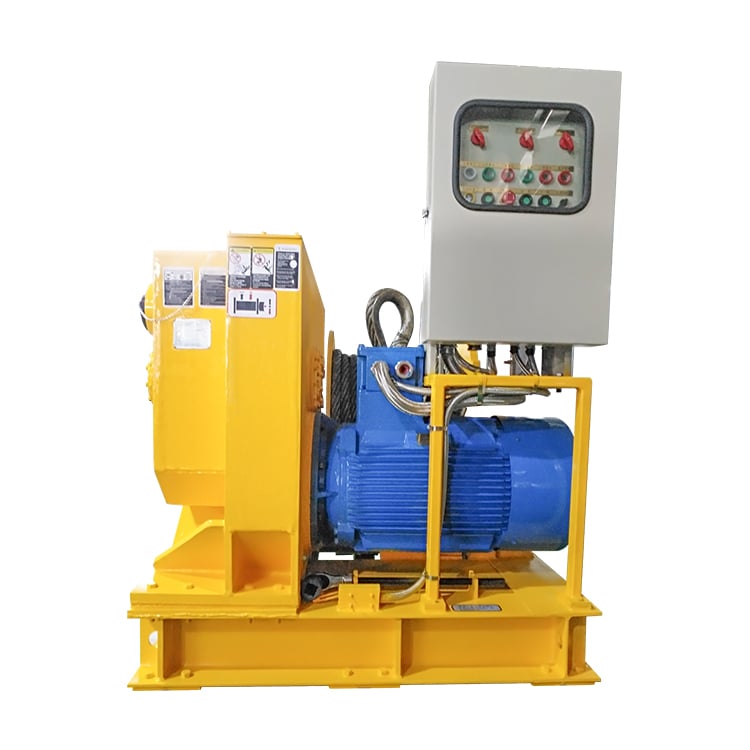

١. الاسم:
رافعة كهربائية للمنحدر
٢. نظرة عامة:
يُدار المِجْرَاف بواسطة محرك ترددي مقاوم للانفجار ليُدوّر الأسطوانة ويُلَفّ الحبل لإتمام عمل السحب. وله وظائف شاملة مثل الرفع العمودي، والجر الأفقي أو المائل للأجسام الثقيلة، ويتميّز بكفاءة تشغيل عالية وسهولة في التشغيل والاستخدام. ويتكون المِجْرَاف أساسًا من محرك ترددي مقاوم للانفجار، وأسطوانة، وناقص سرعة تروس، ونظام تحكّم كهربائي، وخزينة تحكّم مقاومة للانفجار، وإطار المِجْرَاف، إلخ. وتدعم أحد طرفي الأسطوانة قاعدة دعم، بينما يدعم الطرف الآخر محملًا عالميًّا. وتُدار أسطوانة المِجْرَاف بواسطة محرك ترددي مركّب على قاعدة الدعم، والتي تدعم أيضًا الأسطوانة. أما نظام الفرملة فيعتمد على محرك فرملة ترددي مقاوم للانفجار وجهاز فرملة يدوي خارجي.
٣. النموذج:
ELW130-40-25
٤. المواصفات الفنية:
| الطراز / المواصفات | ELW130-40-25 |
| قدرة المحرك | 18.5 كيلو واط |
| قوة السحب الاسمية | 130 كيلون |
| سرعة الحبل | 0-6 م/دقيقة |
| قطر الحبل | 40 مم |
| سعة الحبل | 25 م |
| قطر الطبل | 560 مم |
| حافة البكرة | 860 مم |
| طول الطبل | 600 مم |
| طريقة الكبح | فرملة يدوية ذات عجلة الأسنان |
| نموذج ناقص السرعة | مخفض تروس دائرية |
| طريقة التحكم | التحكم المحلي + التحكم عن بُعد |
| جهد التشغيل | تيار متناوب ٣٨٠ فولت/٥٠ هرتز، ثلاثي الطور وأربع أسلاك |
| الأبعاد (L × W × H) | 2400×1000×1400 مم |
| الوزن الإجمالي | تقريبًا ٢٣٥٠ كجم |
