- مقدمة
مقدمة
١. الاسم:

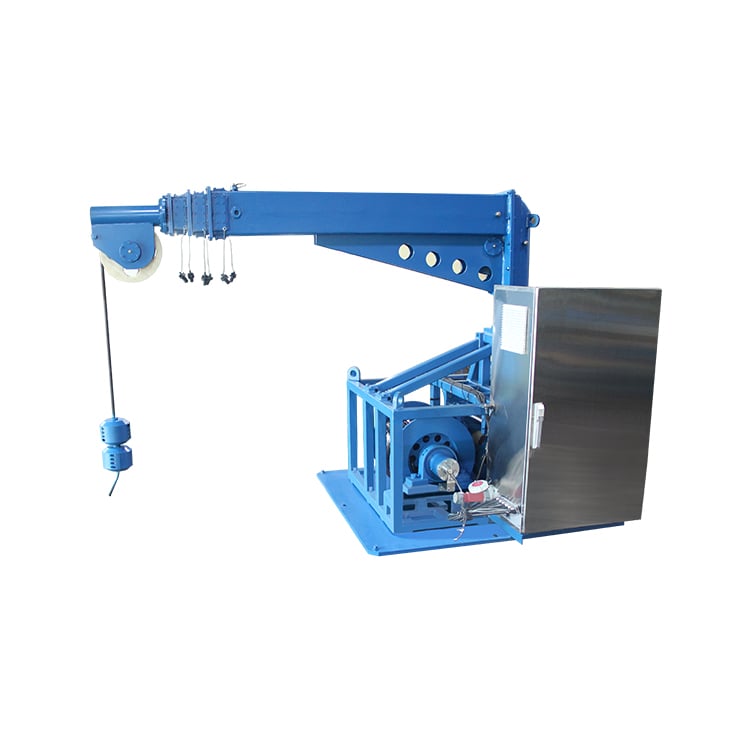

رافعة كهربائية للكابلات الممتدة
٢. نظرة عامة:
تتكوّن الماكينة الرافعة بشكل رئيسي من محرك كهربائي مُتحكَّم بتردد متغيِّر ومزود بمكابح، ووحدة تحكُّم محلية، وإطار رئيسي، وبكرة، ومحامل داعمة، وناقص سرعة، إلخ. وتُستخدَم هذه الماكينة أساسًا لتخزين الكابلات. وتتم حركة الماكينة والتحكم بها عبر المحرك الكهربائي المُتحكَّم بتردد متغيِّر والمزود بمكابح. ويُرسل هذا المحرك القوة عبر ناقص السرعة، الذي يتصل بالبكرة بواسطة اتصال مرن، مما يؤدي إلى دوران البكرة وتحقيق وظيفتي سحب الكابل وإطالته.
٣. النموذج:

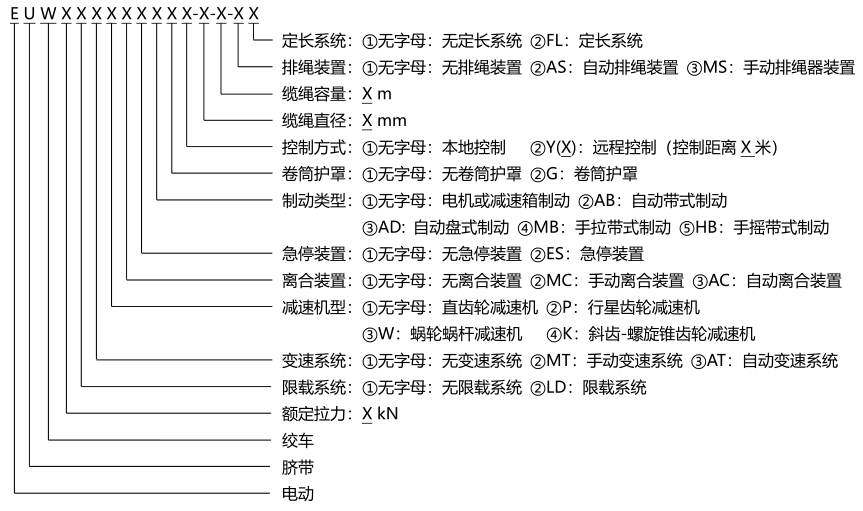

EUW1KES-15-100-AS
٤. المواصفات الفنية:
| الطراز | EUW1KES‑15‑100‑AS |
| قدرة المحرك | 0.55 كيلو واط |
| قوة السحب الاسمية | 1 كilonewton |
| سرعة الكابل | ٠–٢٠ متر/دقيقة |
| قطر الكابل | 15 ملم |
| سعة الكابلات | 100 م |
| قطر الطبل | 500 مم |
| حافة البكرة | 665 مليمتر |
| طول الطبل | 300 ملم |
| نوع الفرامل | كبح المحرك |
| نوع المخفض | ناقص سرعة تروس مائلة-حلزونية ذات تروس مائلة |
| وضع التحكم | التحكم المحلي |
| الجهد العامل | تيار متناوب ٣٨٠ فولت/٦٦٠ فولت، ٥٠ هرتز، ثلاثي الطور وأربع أسلاك |
| البعد الكلي | 2230×1100×1720 ملم |
| الوزن الإجمالي | تقريباً ٦٥٠ كجم (باستثناء الكابل الواصل) |
