- مقدمة
مقدمة
١. الاسم:

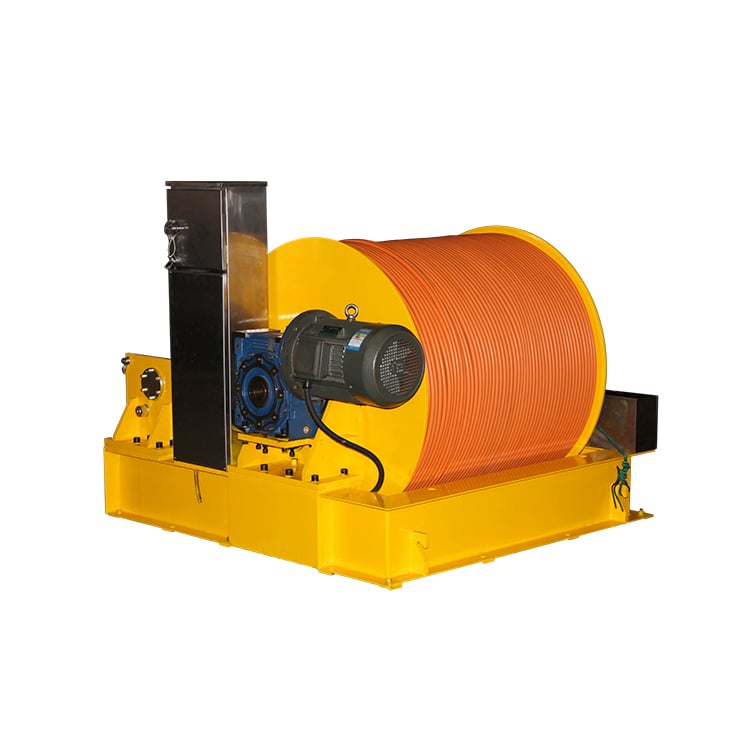

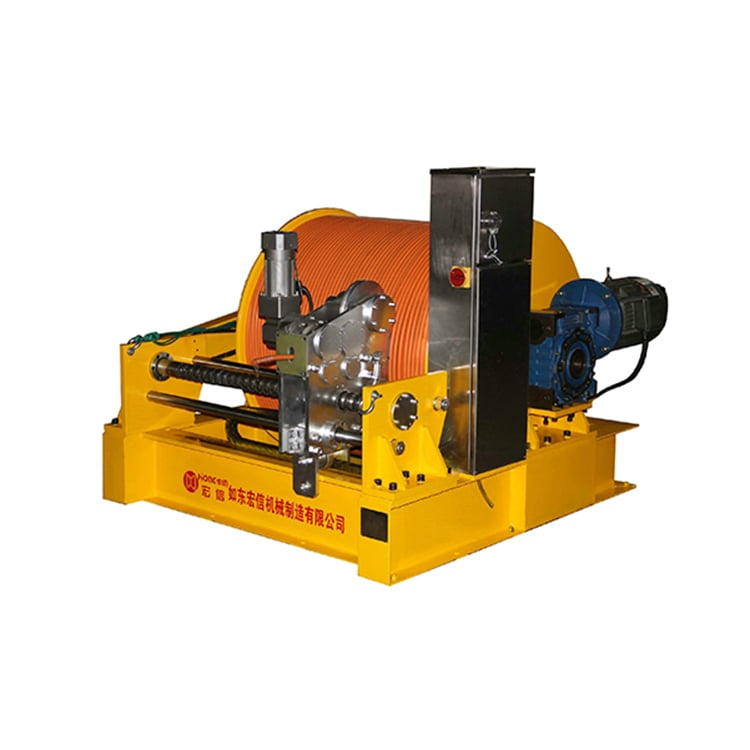

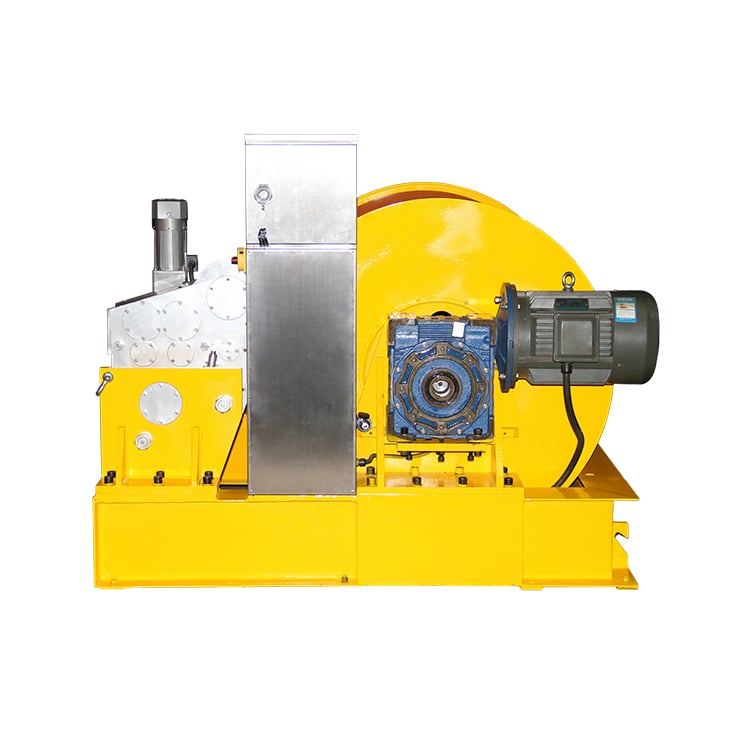

رافعة كهربائية للكابلات الممتدة
٢. نظرة عامة :
الرافعة تتكون أساسًا من محرك تردد متغير، وناقص سرعة دودي الشكل، وبكرة، ومُفرِّغ كابل، ونظام تحكم كهربائي، وإطار رافعة. ويتم التحكم في الرافعة بواسطة نظام تحكم كهربائي، وتُدار عبر ذراع تشغيل للتحكم في سحب الكابل، والوقوف، وإفلات الكابل، وتشغيل مُفرِّغ الكابل الجرّار، وكذلك عرض سرعة الرافعة وموضع طول الكابل.

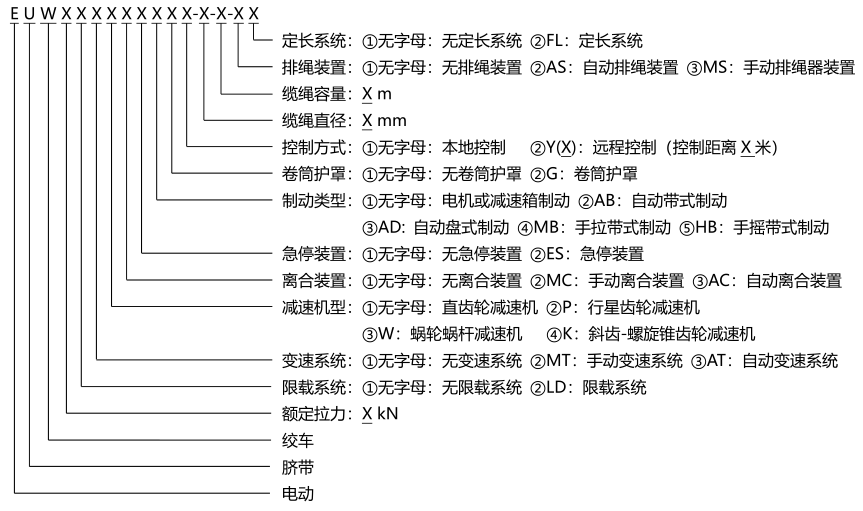

٣. النموذج:
EUW2WES-16-2000-AS
٤. المواصفات الفنية:
| الطراز | EUW2WES‑16‑2000‑AS |
| قدرة المحرك | 3 كيلو وات |
| قوة السحب الاسمية | 2 كن |
| سرعة الكابل | ٠–٣٤ م/دقيقة |
| قطر الكابل | 16 مم |
| سعة الكابلات | 2000 م |
| قطر الطبل | 436 مم |
| حافة البكرة | 1000 مم |
| طول الطبل | 908 مم |
| نوع الفرامل | كبح الناقص السرعة |
| نوع المخفض | ناقص سرعة دودي الشكل |
| وضع التحكم | التحكم المحلي |
| الجهد العامل | تيار متناوب ٣٨٠ فولت، ٥٠ هرتز، ثلاثي الطور، أربع أسلاك |
| البعد الكلي | 1488×1398×1045 مم |
| الوزن الإجمالي | حوالي ٨٨٠ كجم (بدون كابل المجموعة) |
