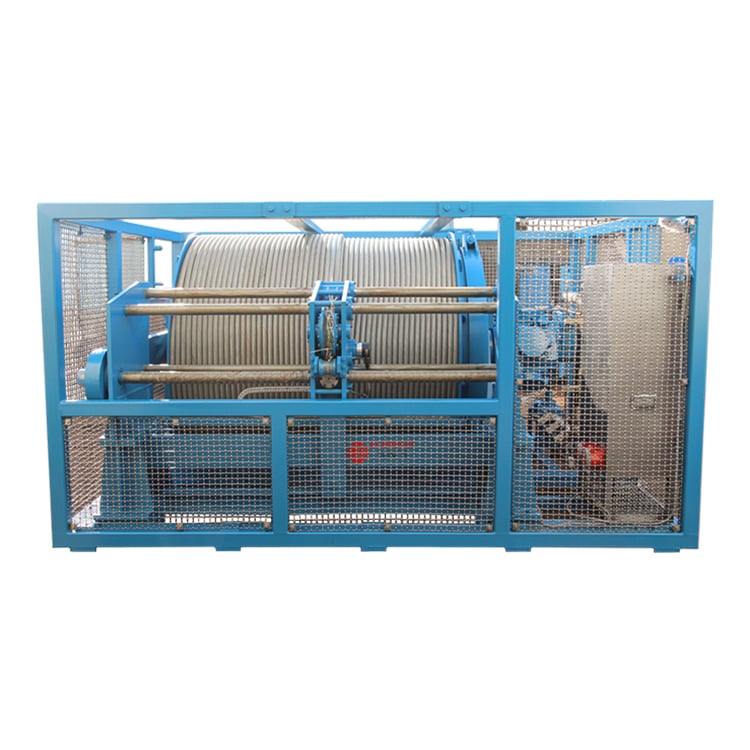

Umbilical-Luftwinde UAW40P150

1. Produktmodell:

UAW40P1500 (pneumatischer Umbilical-Kabelwinde)

2. Produktmerkmale:

Dieses Produkt wird mit Druckluft betrieben und verfügt über elektrische und pneumatische Nahfeldsteuerung, elektrische Fernsteuerung sowie eine Not-Aus-Steuerungseinrichtung. Es wird von einem Kolben-Luftmotor angetrieben, der über ein Planetengetriebe übersetzt ist und anschließend die Trommel zum Drehen bringt, um die betrieblichen Anforderungen zu erfüllen. Die Trommel verwendet die Lebus-Doppel-Faltung-Technologie, und der automatische Seilabwurfmechanismus nutzt einen bidirektionalen Schrauben-Seilabwurfvorrichtung, wodurch eine präzise Aufwicklung ermöglicht wird. Die Winde ist mit einer automatischen Scheibenbremse und einer manuell bedienbaren Riemenbremse ausgestattet. Die automatische Scheibenbremse besteht aus Reibungscheiben, die mittels einer Keilnutverbindung mit der Bremsglocke verbunden sind; die Bremsglocke wiederum ist mit der Antriebswelle des pneumatischen Motors verbunden. Die Reibungscheiben werden durch einen federbelasteten Kolben auf die Trommelwelle gepresst. Solange das Winde-Steuerventil nicht betätigt wird, bleibt die Bremse in aktiviertem Zustand. Die Winde verfügt über eine Position für die Montage eines Schleifrings, die je nach Anforderungen an verschiedene Umbilical-Kabel ausgewählt und installiert werden kann.

3. Technische Parameter

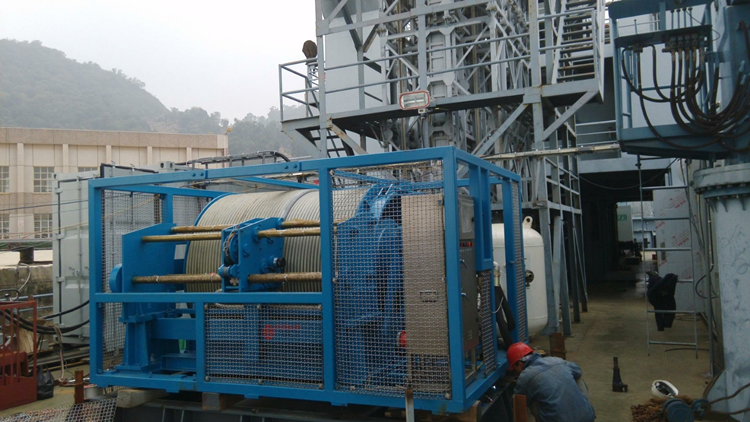

4. Installationsdiagramm vor Ort
