- Einführung
Einführung

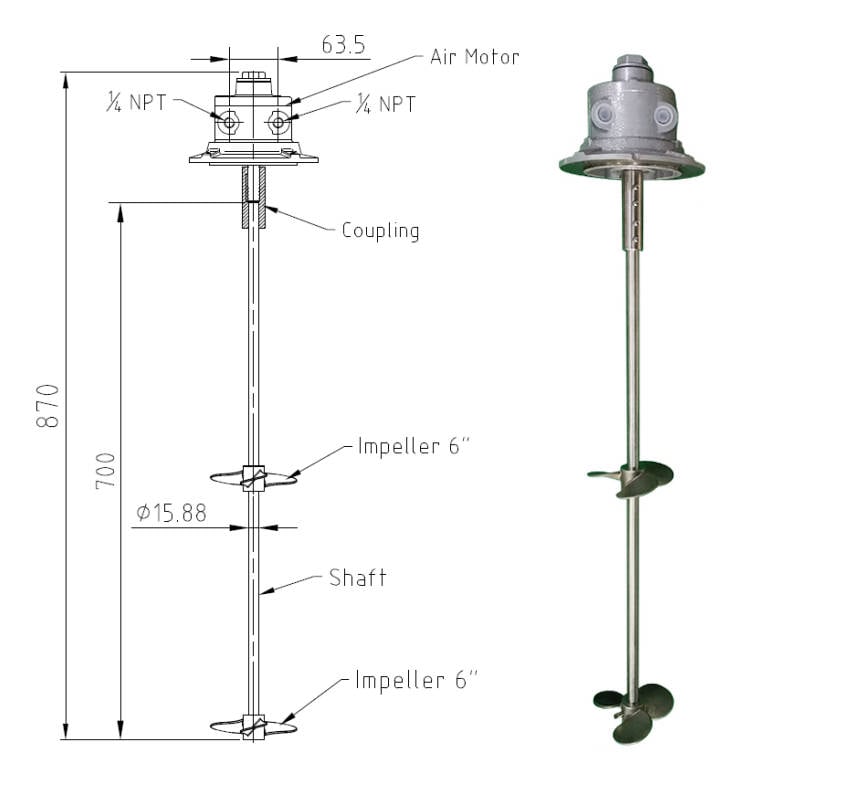

Der Luftmischer ADM-V4F-DPY6 besteht hauptsächlich aus einem Schaufel-Luftmotor, einer Kupplung, einer Rührachse und einem propeller. Er ist für Behälter mit 200-500 Litern ausgelegt. Der Mixer kann über die Flansch des Luftmotors auf dem Deckel des Behälters befestigt werden. Die Geschwindigkeit des Luftmischers kann durch die Luftzufuhr eingestellt werden, um den Anforderungen unterschiedlicher Betriebsbedingungen gerecht zu werden. Der Luftmischer wird weitverbreitet zur Mischung chemischer Lösungen wie Tinte, Öl, Klebstoff, Farbe usw. eingesetzt.

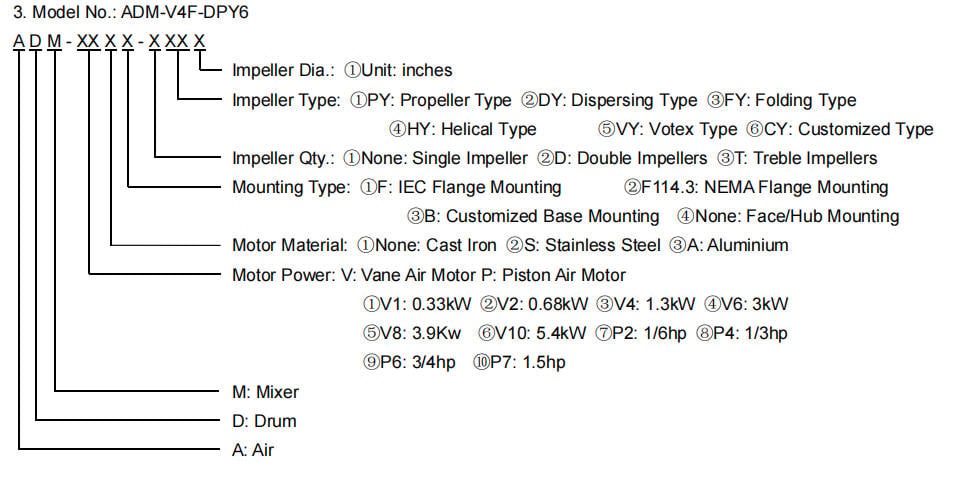

| Mischermodell | ADM-V4F-DPY6 |
| Motor Modell | HX4AM-F110-30 |
| Motorleistung | 1,3 kW |
| Motor-Material | Gusseisen |
| Max. Geschwindigkeit | 3000 U/min |
| Empfohlene Geschwindigkeit | 500-2000 U/min |
| 316L Achsgröße | φ15,88×700 mm |
| 316L Schaufelrad-Durchmesser | - 6 Zoll. |
| Schaufeltyp | Propeller-Typ |
| Anzahl der Schaufelräder | 2 |
| Anschlussgröße | 1/4" NPT |
| Schlauchdurchmesser | Außen Ø=10 mm | Innen Ø=6,5 mm |
| Luftdruck | 0,4-0,8 MPa |
| Max. Luftverbrauch | 2200 L/min |
| Montagetyp | IEC Flanschmontage |
| Gewicht | 7,2 kg |
| Viskosität | ＜500 cP |
| Mischkapazität | 200-500 Liter |
Hinweise
1. Installieren Sie einen automatischen Luftleitungsölern in der Luftleitung innerhalb von 18 Zoll (0,5 Meter) oder so nah wie möglich am Luftmotor. Der Ölern muss auf der Seite des Luftmotors installiert werden, sodass der Ölmist direkt in den Motor geblasen wird. Stellen Sie sicher, dass der Ölern immer mit Öl gefüllt ist.
2. Reinigen Sie die Druckluftanschlüsse mit niedrigem Druckluft, bevor Sie sie an die Ports anschließen, um jeglichen Schmutz oder Unrat zu entfernen.
3. Verwenden Sie immer Luftleitungen, die gleich groß oder größer sind als der Einlassport des Luftmotors (beachten Sie die Portgröße in der Spezifikationstabelle.)
